Objetivo

Este tutorial tem como objetivo configurar equipamentos Aruba IAP, para funcionamento com a Mambo WiFi.

Compatibilidade

1. Aruba Virtual Controller v8.6
2. Aruba Virtual Controller v8.7

Pré-requisitos

• Possuir conexão ao equipamento.
• Licença MamboWiFi

Criar Network

1. Acesse a controller e navegue em Configuration -> Networks

2. Clique em cadastrar uma nova rede


Configurando Network

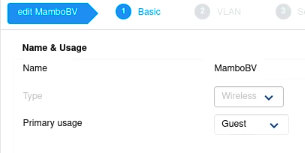

ETAPA 1 Basic

Informe o nome da Rede e preencha com as informações:

1. Type: Wireless

2. Primary usage: Guest

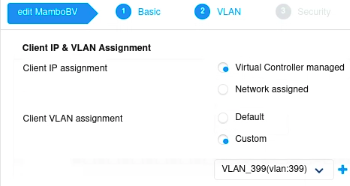

ETAPA 2 VLAN

1. Client IP assignment: Virtual Controller Managed

2. Client VLAN assignment: Custom

3. Selecione: VLAN_399

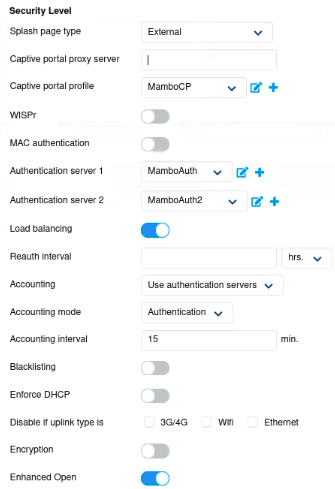

ETAPA 3 Security

1. Splash page type: External

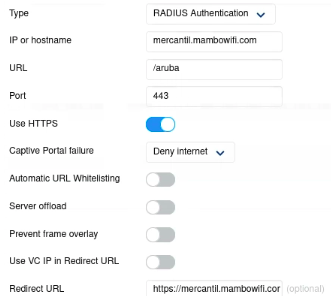

2. Captive portal profile: clique em cadastrar

   1. Type: RADIUS Authentication

   2. IP or hostname: <nome do painel>.mambowifi.com

   3. URL: /aruba

   4. Port: 443

   5. Use HTTPS: Habilidado

   6. Captive Portal failure: Deny internet

   7. Redirect URL: https://<nome do painel>.mambowifi.com/302

8. Clique em OK

3. WISPr: Habilitado

4. Authentication server 1:

   1. Nome: MamboRadius1

   2. RadSec: Desabilitado

   3. IP Address: <ip servidor 1>


   4. Auth port: 1812

   5. Accounting port: 1813

   6. Shared key: <secret>

   7. Retype key: <secret>

   8. Timeout: 5

   9. Retry count: 3

   10. Dynamic Authorization: Desabilitado

   11. Status-Server:

       1. Authentication: Habilitado

       2. Accounting: Habilitado

   12. Clique em OK

5. Authentication server 2:

   1. Nome: MamboRadius2

   2. RadSec: Desabilitado

   3. IP Address: <ip servidor 2>


   4. Auth port: 1812

   5. Accounting port: 1813

   6. Shared key: <secret>

   7. Retype key: <secret>

   8. Timeout: 5

   9. Retry count: 3

   10. Dynamic Authorization: Desabilitado

   11. Status-Server:

       1. Authentication: Habilitado

       2. Accounting: Habilitado

   12. Clique em OK

6. Load balancing: Habilitado

7. Accounting mode: Use authentication servers

8. Accounting mode: Authentication

9. Accounting interval: 15min.

10. Enhanced Open: Habilitado

ETAPA 4 Access

Defina uma regra default para após a autorização e em Assign pre-authentication role, defina a regra que permite acessar o serviço da Mambo.

Assign pre-authentication role: Ativo

Selecione a role contendo as regras abaixo:

Allow dhcp to all destinations

Allow any to *.mambowifi.com

Allow dns to all destinations

Considerações

• Assegure que ao IP da controller conseguirá alcançar os seguintes destinos do servidor radius:

  • IP: 168.138.229.153

  • IP: 168.138.226.107

  • Porta destino: 1812

  • Porta destino: 1813

  • Protocolo: UDP

• Assegure que os Visitantes da rede Wi-fi conseguirão alcançar os seguintes endereços:

  • Domínios: *.mambowifi.com

  • Porta: 443

  • Porta: 80

  • Protocolo: TCP

Pronto! Seu Aruba está configurado com o Captive portal.

Qualquer dúvida, entre em contato com o time de suporte através do e-mail suporte@mambowifi.com
