1. Observações importantes

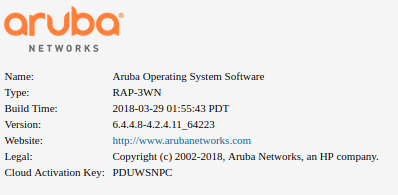

Este tutorial foi realizado em um Aruba RAP-3WN versão 6.4.4, se seu equipamento estiver diferente do tutorial abaixo, entre em contato com nosso suporte através do e-mail suporte@mambowifi.com.
2. Pré-Requisitos
Firmware com versão acima de 6.4 ou inferior
O equipamento precisa ter acesso a Internet
Licença MamboWiFi
3. Procedimento
3.1. Primeiro Acesso
Realize o acesso no equipamento e insira suas credenciais
3.2. Configuração da Rede Wifi Guest
Após acessar o equipamento navegue até “Network” e clique em “New”

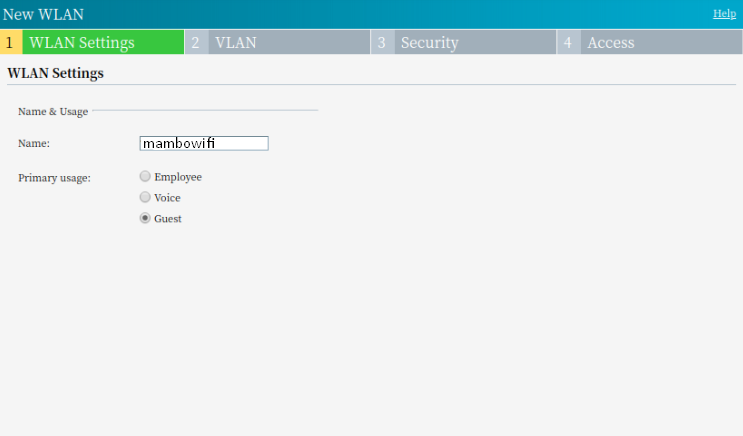

Insira o SSID desejado no campo “Name” e marque a opção “Guest”.
3.3. Configuração da VLan

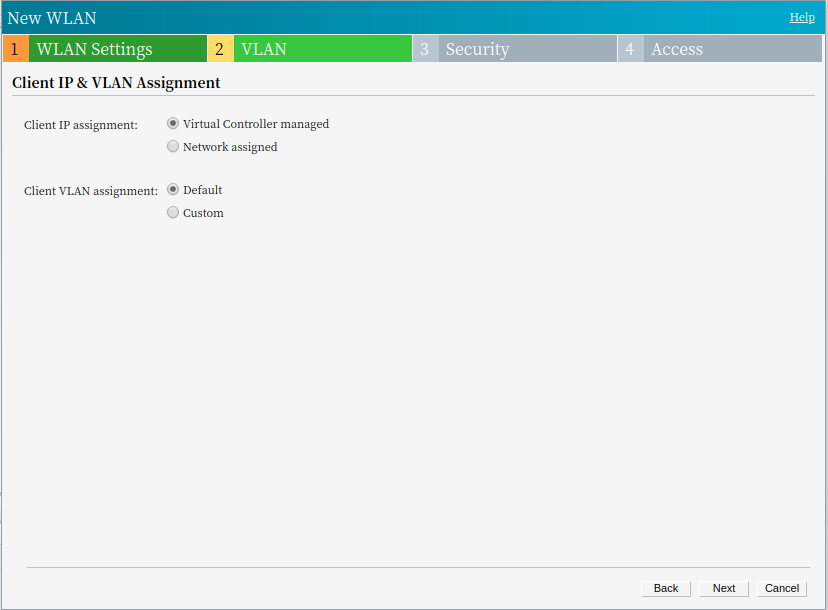

Caso necessário configure uma VLan, se não for utilizar na sua rede apenas clique em “Next”.
3.3. Configuração do Hotspot
Acesse a aba “Security” e configure de acordo com os próximos passos.

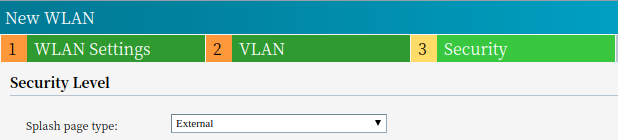

Em “Splash page type” selecione “External”
Em "Captive portal profile" selecione "New"

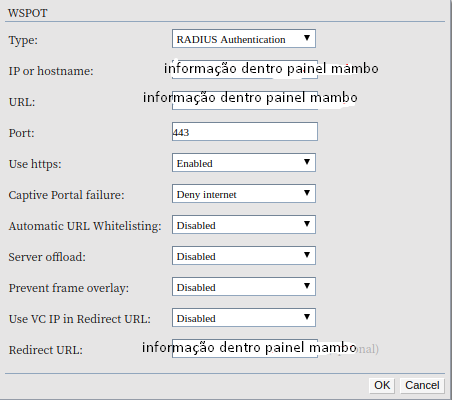

A seguir coloque as informações nos respectivos campos.
OBS: Algumas informações deverão ser buscadas no seu painel Mambo, em “Pontos de acesso” -> “Configurar equipamento”.
Name: MamboWiFI
Type: RADIUS Authentication
IP or Hostname: Informação no painel MamboWiFI
URL: Informação no painel MamboWiFI
Port: 443
Use HTTPS: Enable
Captive Portal Failure: Deny Internet
Automatic URL Whitelist: Disabled
Server offload: Disabled
Prevent frame overlay: Disabled
Use VC IP In redirect URL: Disabled
Redirect URL: Informação no painel MamboWiFI
Clique em “Ok”.
3.4. Configuração do Radius
Após configurar o Hotspot, aparecerá uma nova janela, selecione "New" em "Auth Server 1", para cadastrar o Primeiro servidor Radius
Em seguida insira as informações nos respectivos campos, novamente será necessário inserir algumas informações encontradas no seu painel administrativo Mambo em “Pontos de acesso” -> “Configurar equipamento”
Coloque as seguintes informações:
RADIUS
Name: auth1
IP Address: Informação no painel MamboWiFI
RAD Sec: Disabled
Auth Port: 1812
Accounting Port: 1813
Shared Key: Informação no painel MamboWiFI
Retype key: Informação no painel MamboWiFI
Timeout: 5
Retry count: 3
RFC 3576: Disabled
NAS IP Address: *deixar em branco*
NAS Identifier: *deixar em branco*
Dead time: 5
DRP IP: *deixar em branco*
DRP Mask: *deixar em branco*
DRP VLAN: *deixar em branco*
DRP Gateway: *deixar em branco*
Clique em “Ok”

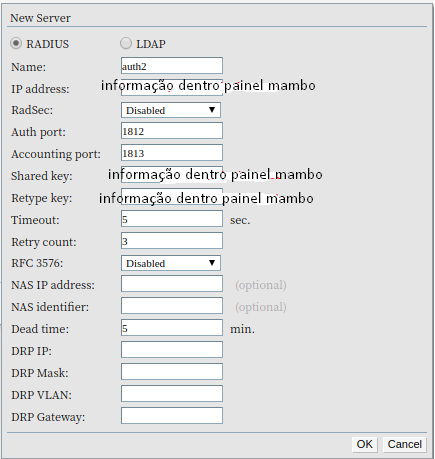

Aparecerá uma nova janela, selecione "New" em "Auth Server 2", para cadastrar o segundo servidor Radius.
Coloque as seguintes informações:
RADIUS
Name: auth1
IP Address: Informação no painel MamboWiFI
RAD Sec: Disabled
Auth Port: 1812
Accounting Port: 1813
Shared Key: Informação no painel MamboWiFI
Retype key: Informação no painel MamboWiFI
Timeout: 5
Retry count: 3
RFC 3576: Disabled
NAS IP Address: *deixar em branco*
NAS Identifier: *deixar em branco*
Dead time: 5
DRP IP: *deixar em branco*
DRP Mask: *deixar em branco*
DRP VLAN: *deixar em branco*
DRP Gateway: *deixar em branco*
Clique em “Ok”
3.5. Configuração do Walled Garden
Após realizar as configurações dos servidores Radius, é necessário fazer as liberações no Walled Garden.

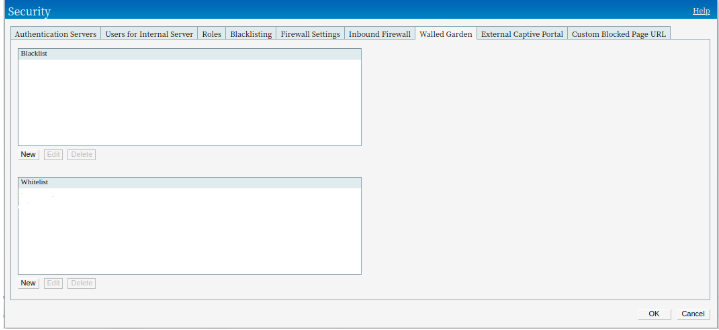

Clique no link "Blacklist Whitelist" do "Walled Garden"
Em "Whitelist" adicione os endereços:
mambowifi.com
uploads.mambowifi.com
adicione também a URL do seu painel Mambowifi
Clique em “Ok”.
3.6. Finalizando configurações

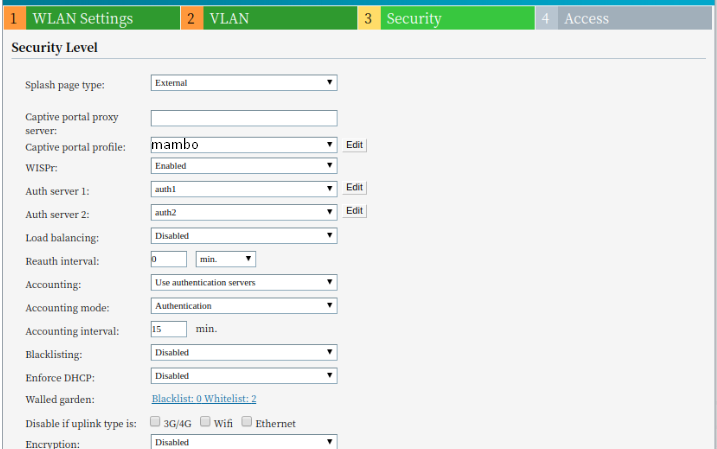

Na aba “Security” deixe o restante dos campos como mostra a imagem abaixo:
Clique em “Next”

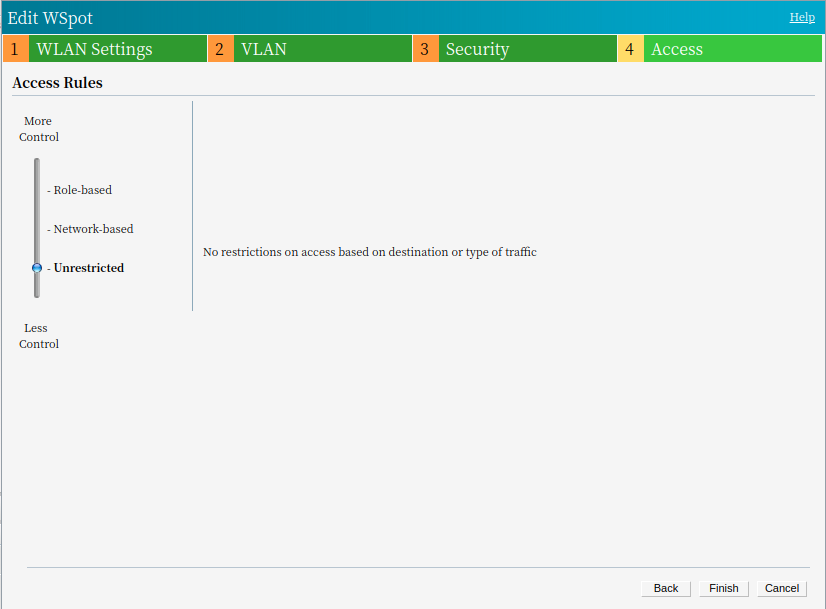

Por fim na aba Access, deixe a opção "Unrestricted" selecionada e clique em "Finish".
3.7. Validação
Após aplicar as configurações e realizar os testes.
Se houver alguma dúvida ou dificuldade, você pode entrar em contato com nosso suporte através do e-mail suporte@mambowifi.com informando sua dificuldade, número de telefone para contato e URL do painel administrativo.
